環(huán)氧砂漿系統(tǒng)的典型難題：

1、抗沖擊性弱，撞擊情況下漆膜易脆性崩裂、起粉等缺陷；

2、抗機械磨損性能差，彈性低，刮痕嚴重，使用壽命短；

3、施工條件對基材水汽要求高，固化時間長；

4、耐高低溫性弱，低溫易開裂，高溫易發(fā)粘；

受潮脫層

剛性磨損

主要應用領域：

外觀要求不高 ，經(jīng)常翻新的中載、 重載工業(yè)地坪。

仕全興水性聚氨酯砂漿地坪

雙組份聚氨酯主要固化機理

仕全興水性聚氨酯砂漿優(yōu)勢：

不同于市面上聚氨酯砂漿，仕全興水性聚氨酯砂漿地坪采用底涂砂漿【SW8100】搭配面涂砂漿【SW8300】組合。

1. 可以消除砂漿自身內(nèi)應力，不易引起后期涂層起殼 翹邊 開裂；

2. 對水泥基礎強度不達標（C30以下）和翻修舊地坪的基礎層，具有加固 滲透的作用，把基礎強度提高到達標水平。

3. 仕全興水性聚氨酯砂漿綠色健康，不含重金屬及游離甲醛，具有耐磨防滑、耐強酸堿腐蝕、耐潮耐污、易清潔，可在極端環(huán)境下長期使用。

主要應用領域：

戶外地坪、 食品車間 ，辦公區(qū)域等民用用途。

商業(yè)廚房

倉儲中心

仕全興水性聚氨酯砂漿地坪材料

水性聚氨酯砂漿地坪是由SW8100/SW8300植物油脂改性的多元醇乳液、JH200異氰酸酯固化劑、水泥砂漿以及色漿等四個組分構(gòu)成的有機無機雜化的地面涂裝材料。

SW8100&JH200底漆體系

↓↓↓

SW8300&JH200面漆體系

它融合了聚氨酯樹脂和水泥兩種材料的優(yōu)點，具有優(yōu)秀的耐化學腐蝕性能、更好的抗沖擊性能、優(yōu)秀的耐磨性，同時又具有水泥砂漿材料優(yōu)秀的抗壓強度、硬度、耐高低溫性能、耐濕熱性能和耐久性，是一款儲運安全、使用安全的高級地坪材料。

接下來分別看下底/面漆產(chǎn)品參數(shù)詳情

SW8100&JH200底漆體系

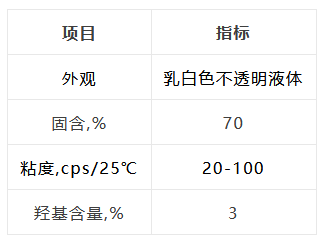

SW8100是一款生物基羥基樹脂乳液，粘度低，70%固含，與聚氨酯固化劑配套制備水性聚氨酯砂漿地坪涂料，收縮應力小，堅韌且粘結(jié)強度好，耐化學品腐蝕，對基礎地面封閉性好，特別適合地面基礎差的工業(yè)廠房地坪施工，性價比高，經(jīng)久耐用。

使用注意事項

1.各組分混拼后快速攪拌時間，不能低于40秒。

2. 攪拌好的物料在15分鐘內(nèi)用完。

3. 物料在批刮過程中感覺粘刀，體積增大超過30%，廢掉物料，停止使用，重新配料繼續(xù)使用新鮮物料。

4. 配料異常，如攪拌粘度增大，物料發(fā)熱，禁止使用。

5. 建議粗骨料使用范圍在10-14公斤，結(jié)合實際應用。

SW8300&JH200面漆體系

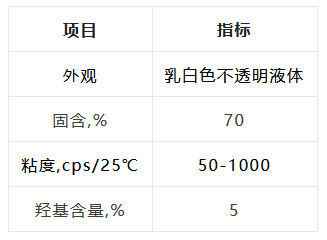

SW8300是一款生物基羥基樹脂乳液，粘度低，70%固含，與聚氨酯固化劑配套制備水性聚氨酯砂漿地坪涂料，堅韌且粘結(jié)強度好，耐化學品腐蝕，耐高溫濕熱，水浸濕滑，低溫冷凍，耐重載荷強沖擊性能。

JH-200固化劑

JH-200是一款含有較高官能度的異氰酸酯固化劑，具有高反應活性，高交聯(lián)強度的特點， SW8100/SW8300乳液可與JH-200異氰酸酯固化劑、活性無機填料共同作用，形成致密結(jié)構(gòu)的惰性地坪材料。

施工方案說明

1.基材處理

基層處理用大型打磨機（8~30目磨片/PCD磨片）配合角磨機對原有水泥基礎打磨平整，用銑刨機/噴砂機將地面疏松部分清除，使地面獲得必要的粗糙度并且堅硬無疏松結(jié)構(gòu)。銑刨完用工業(yè)吸塵設備清 理干凈地面。

2.開槽處理

水性聚氨酯砂漿固化過程中會產(chǎn)生收縮應力，使用時存在溫差應力，因此在這些地方必須設置溝槽以分散因收縮及溫度變化產(chǎn)生的應力，以免造成邊緣翹曲等不良情況。

地面開槽和裂縫處理收縮縫（控制縫）直接用水性聚氨酯砂漿修復；對于結(jié)構(gòu)裂紋，用切割機沿裂紋處重新切割“V ”型槽后，再填充修補水性聚氨酯砂漿。用無塵切割機對地面開槽，局部邊角區(qū)域用手提式小型切割機配套工業(yè)吸塵器開槽作業(yè)。切槽寬度為地坪厚度1倍以上，切槽深度為水性聚氨酯砂漿地坪厚度的2倍以上。

槽的設置方法:（1）墻邊柱邊設備邊距離5cm開 雙線槽，雙線槽距離8cm。

門口切平行線，加垂直短線，“梯子”形狀

裂縫處切垂直于裂縫的短線，“豐”字形

管道周圍切槽

地漏水溝邊緣切槽地漏水溝邊緣應與聚氨 酯砂漿地坪平齊，水溝放緩坡處理

3.配料

水性聚氨酯砂漿混料方法使用雙螺帶攪拌器（保證攪拌器有足夠的功率）和攪拌桶（盡量選擇鐵皮桶，以免攪拌漏料）混合水性聚氨酯砂漿的四個組分。

1 、將 A 組份充分搖晃后全部倒入攪拌桶，然后加入組分D色漿，將A和D攪拌均勻。

2 、倒入B組分，攪拌10秒鐘左右。

3 、立即加入C組分粉末砂子混合物。

4 、繼續(xù)攪拌2分鐘左右至混合均勻且粘度下降到最低。

4.底涂施工

水性聚氨酯砂漿施工將均勻攪拌混合 ABCD組分后立即倒在要施工的混凝土基面上，用鏝刀(參考3mm齒刀)攤鋪。間隔5-10分鐘，涂層出現(xiàn)氣孔，穿釘鞋用平刀收漿壓實，封閉底面氣孔；防止溢出的空氣上升穿過打底層，產(chǎn)生明顯的貫穿孔。

5.面漆施工

水性聚氨酯砂漿面層施工底涂養(yǎng)護至輕微表干即可施工面層，具體干燥時間需依據(jù)現(xiàn)場實際情況，夏季8小時后即可施工， 水性聚氨酯砂漿兩層之間施工間隔時長不能超過48小時，否則會引起層間附著力下降。

將攪拌均勻的水性聚氨酯砂漿漿料立即倒在已經(jīng)底涂封閉好的基面上，使用帶5mm的耙刀和饅刀攤平，配合3㎜齒刀修 整邊角，并用平刀抹平齒耙印記，注意不能積料，立即用消泡輥筒滾壓漿料操作消泡輥筒時，劃過前面攤鋪的漿料不超過10cm。已經(jīng)施工于地面超過5分鐘的漿料區(qū)域，不要再用消泡輥筒二次消泡。

6.施工要點

1.開槽要充分，否則引起后期涂層翹曲。

2.材料只能整組使用，攪拌2分鐘左右至均勻且粘度下降，立即攤鋪于地面，8分鐘左右完成施工。

3.底涂要封閉，平刀抹平消除貫穿孔。

4.面涂施工速度快。

水性聚氨酯砂漿施工后的養(yǎng)護水性聚氨酯砂漿施工完畢后應在清潔無塵的環(huán)境中養(yǎng)護10天左右(25度)，水性聚氨酯砂漿的強度隨時間持續(xù)增長。
